Graudu torņi

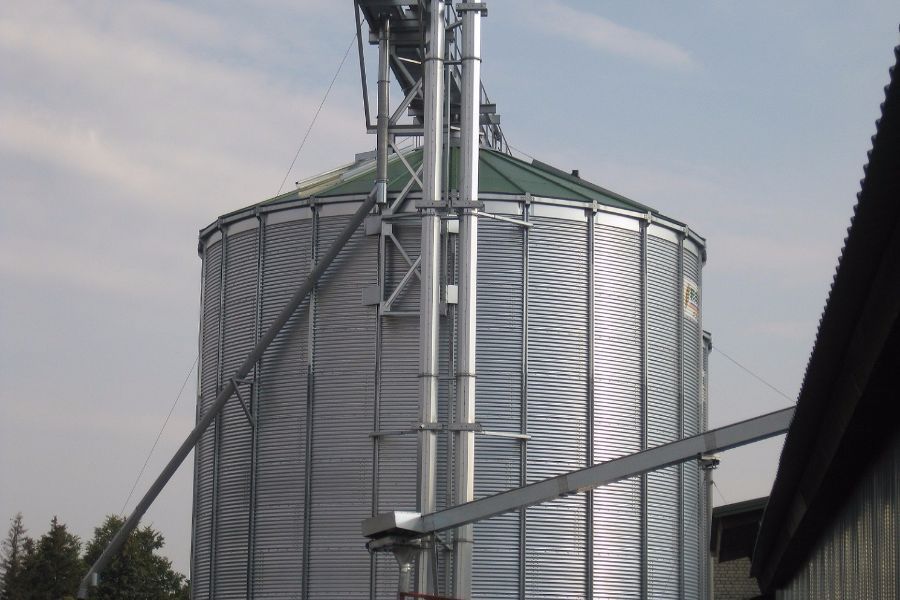

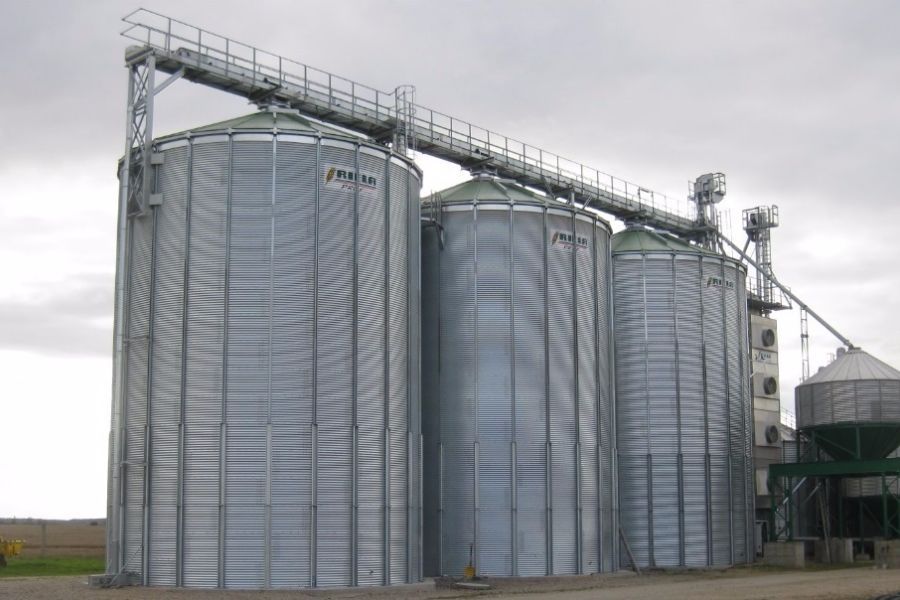

Graudu torņi RIELA – neierobežots graudu uzglabāšanas apjoms

Kalte GDT 300/16/2 ar ražīgumu 31 t/h darbināma ar propāna gāzi

  • Atbilst speciālo prasību normatīvam PN-EN 1991-1-4:2008, kas nosaka vēja slodzes izturību trešajai zonai (līdz 1000 metru virs jūras līmeņa). Saskaņā ar aprēķiniem RIELA torņi iztur vēja radīto spiedienu 750 Pa vai vēja ātrumu 31,24 m/sek.
  • Atbilst speciālo prasību normatīvam PN-EN 1991-1-3:2005, kas nosaka sniega slodzes izturību ceturtajai zonai. RIELA torņi iztur sniega slodzi 336 kg/m2 vai 3360 Pa.
  • Torņi izgatavoti no gofrētām metāla loksnēm ar abpusēju cinka pārklājumu 450 gr./m2.
  • Torņa nesošās konstrukcijas izgatavotas no C un U profiliem ar cinka pārklājumu 450–600 gr/m2.
  • Piedāvājumā vairāk nekā 400 plakangrīdas torņu modeļu ar apjomu no 30 līdz 20 000 tonnām.
  • Piedāvājumā plaša gamma transportieru modeļu graudu iekraušanai un izkraušanai
  • Torņa jumts pārklāts ar speciālu pārklājumu SOLANO ar 20 gadu ražotāja garantiju, kas atbilst antikorozijas standartam III DIN 5.5928.
  • Torņa augšpusē atrodas divas ventilācijas spraugas, kuras nodrošina brīvu gaisa plūsmu, graudus iekraujot vai izkraujot.

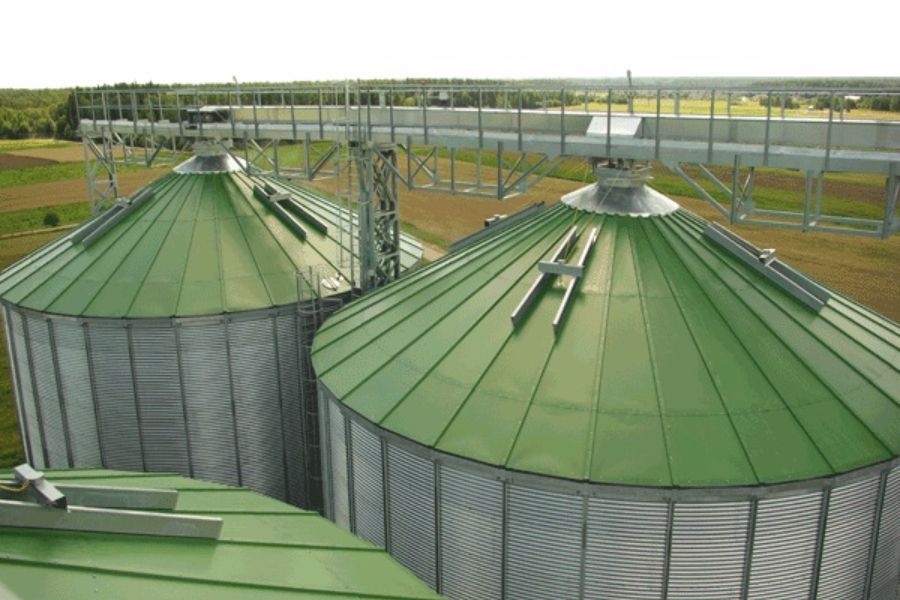

Zaļie jumti – speciāls SOLANO pārklājums

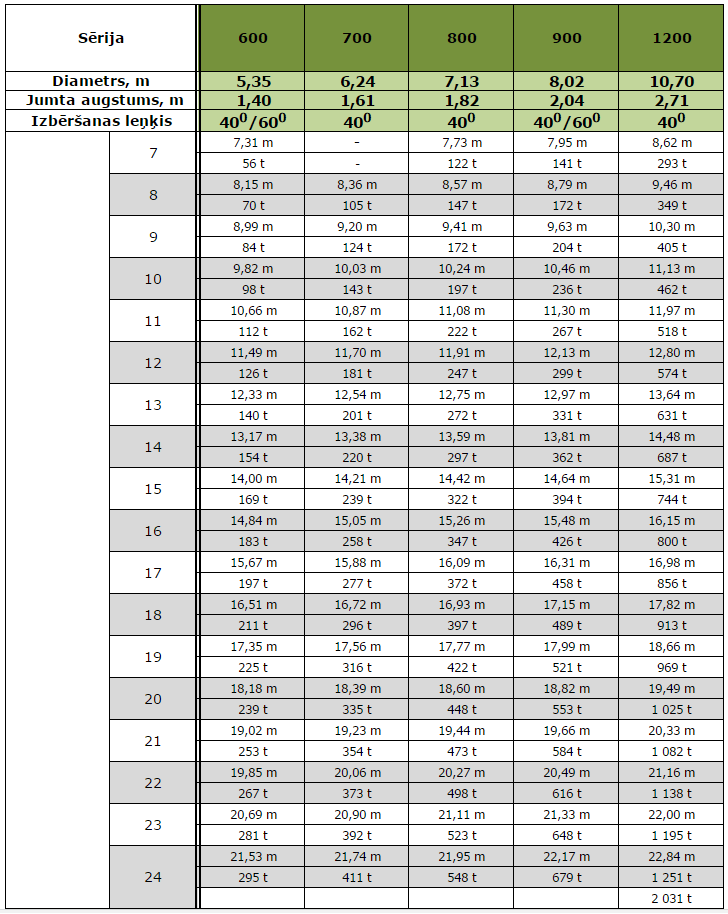

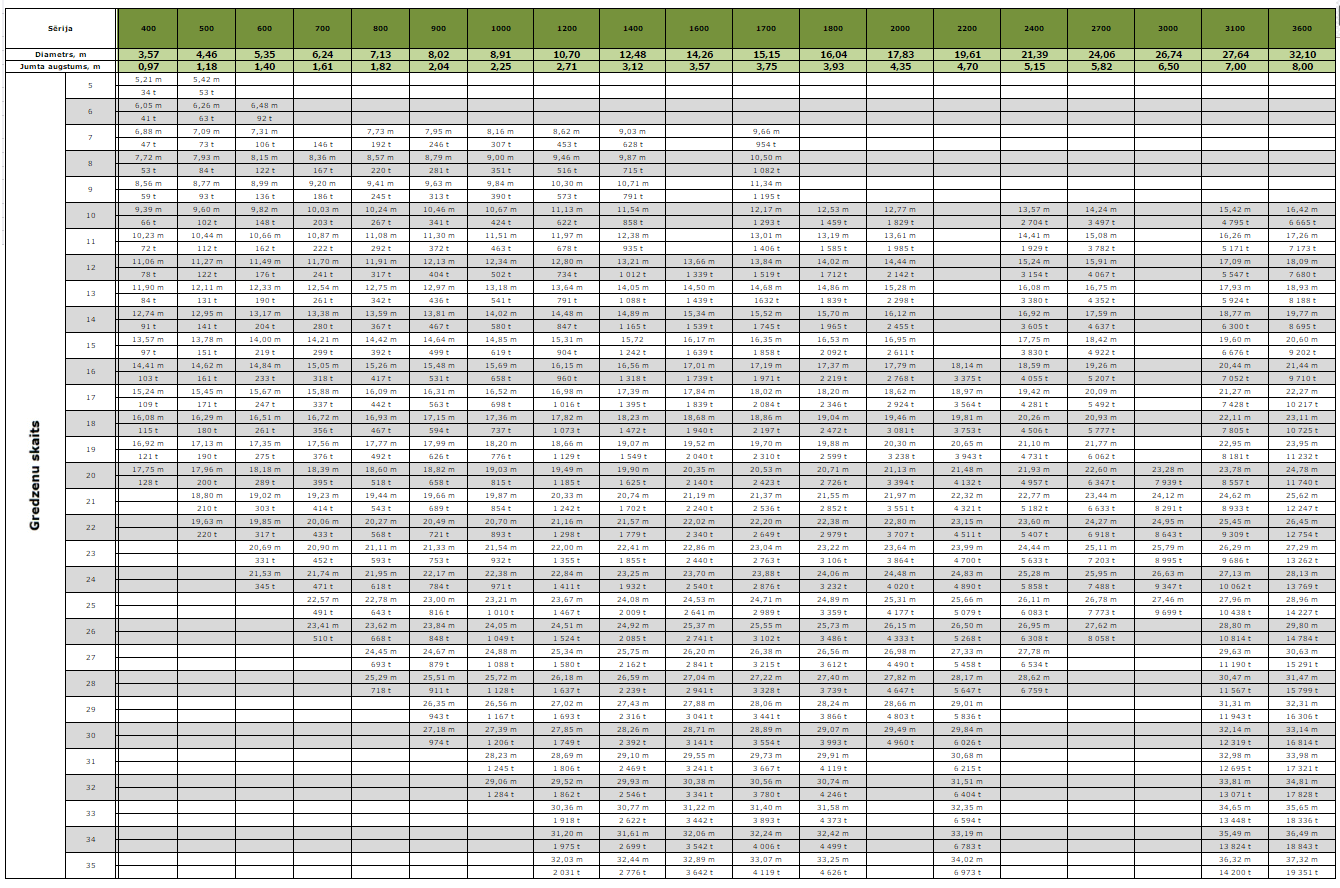

Plakangrīdas torņu tabula (izmēri, ietilpība)

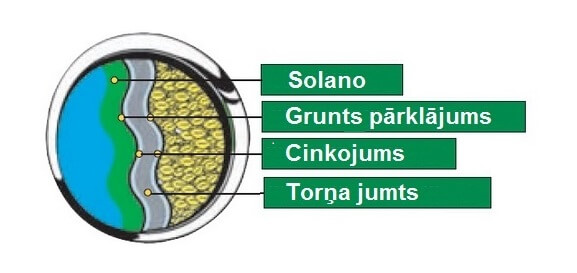

RIELAS ražotos graudu torņus mēs varam atpazīt pēc zaļajiem jumtiem. Lai pasargātu torņa jumtus no ultravioletā starojuma un kaitīgās atmosfēras iedarbības, uzņēmums RIELA ir radījis speciālu jumta pārklājumu zaļā krāsā – SOLANO. SOLANO ir patentēts materiāls, kas ir uzklāts uz cinkotās jumta virsmas, un tam ir ražotāja 20 gadu kalpošanas garantija.

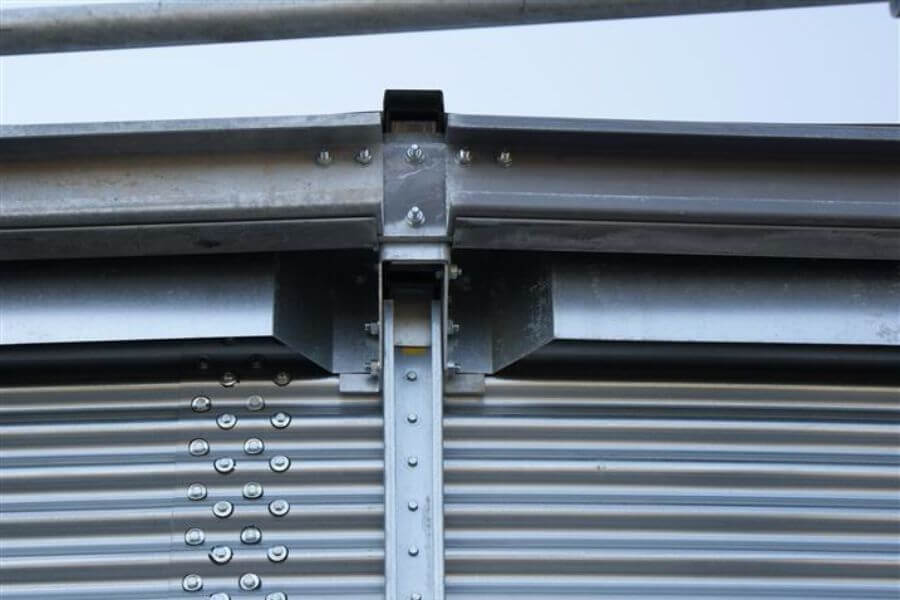

Torņa augšpusē pa perimetru novietotas divas ventilācijas spraugas, kuras nodrošina gaisa brīvu kustību graudu iekraušanas un izkraušanas brīdī. Pirmā – starp jumtu un torņa cilindrisko daļu. Otrā – starp jumtu un tā apvalku. Ventilācijas sprauga starp jumtu un torņa cilindrisko daļu ir aprīkota ar speciālu apvalku, kas pasargā no putniem, grauzējiem un sniega. Aizsargapvalks piestiprināts 3 centimetru attālumā no torņa cilindriskās daļas.

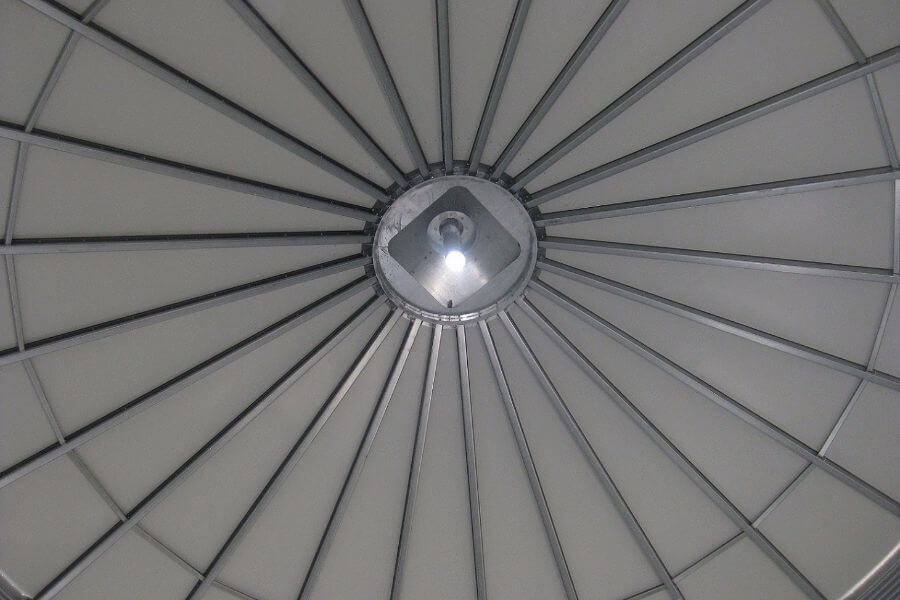

RIELA jumtu konstrukcija.

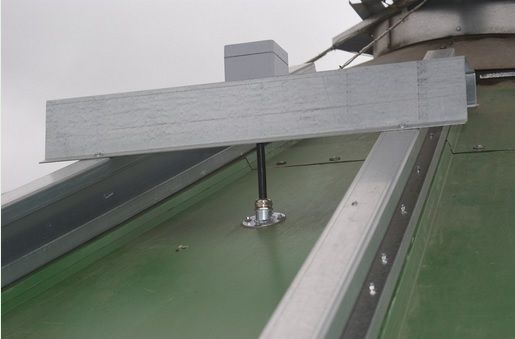

Temperatūras zonde izgatavota no nedegoša materiāla.

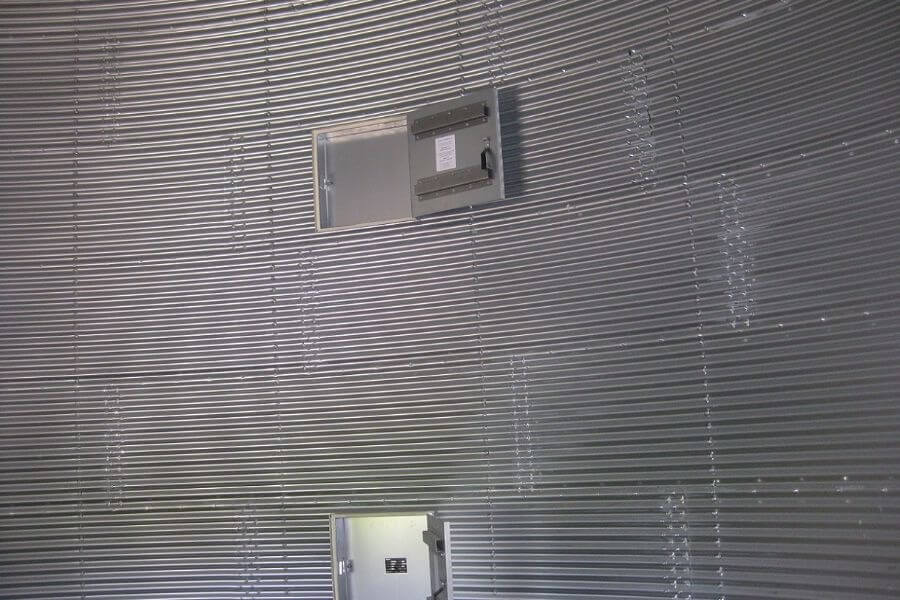

Ieejas dubultdurvis.

Torņa jumta nesošās konstrukcijas būvētas kā siles un tiek izmantotas kondensāta novadīšanai.

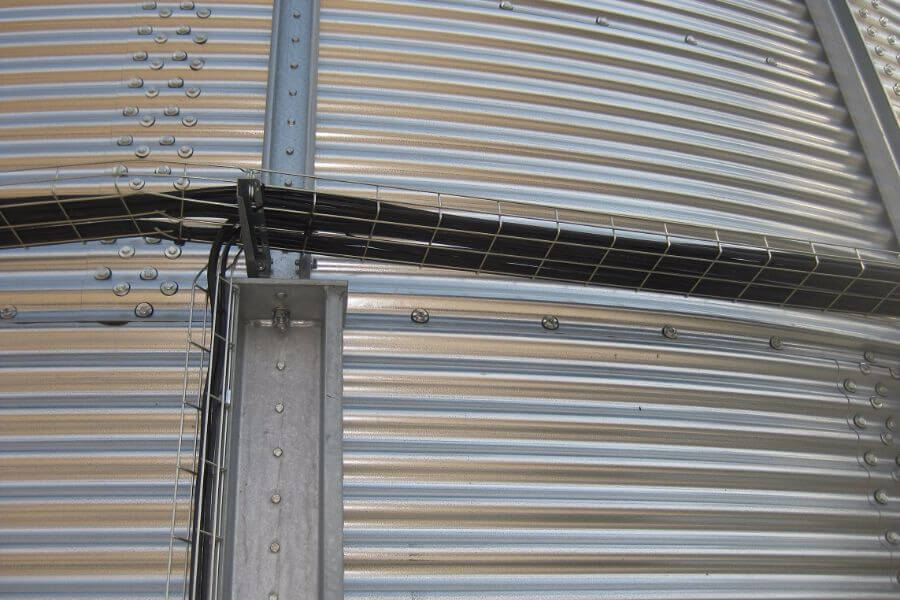

RIELA kabeļi.

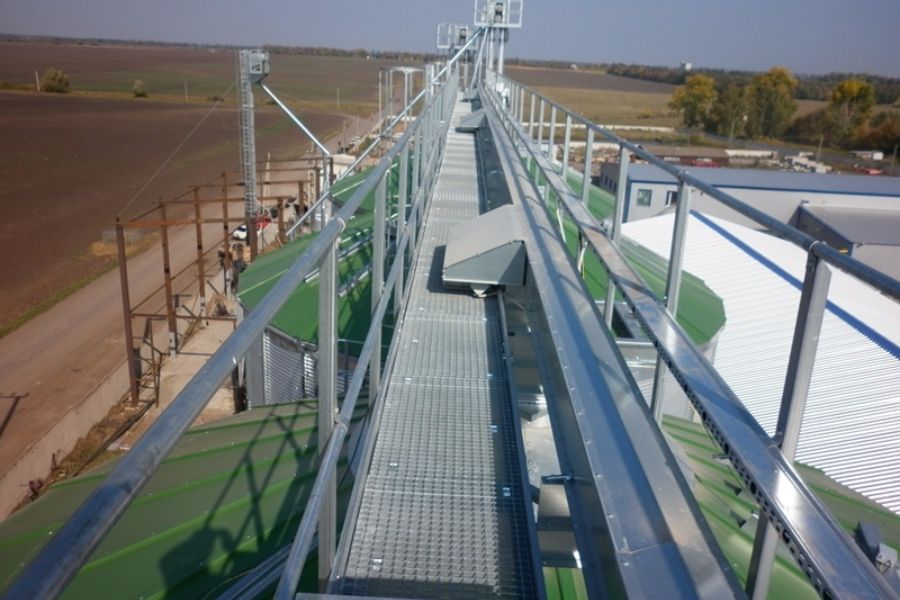

Galerija veidota no cinkota metāla. Standartā margas iztur slodzi 190 kg uz tekošo margas metru.

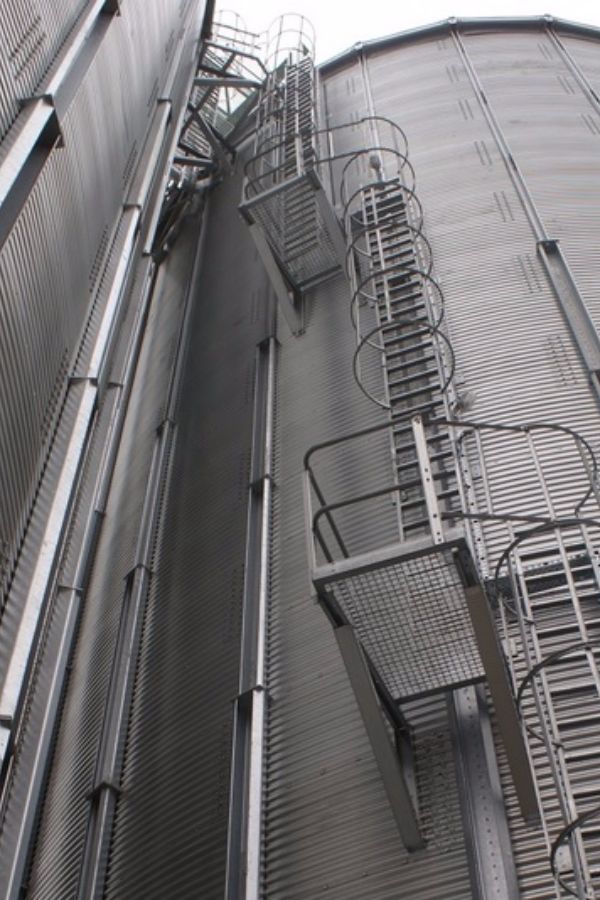

Kāpnes ar atpūtas laukumiņiem.

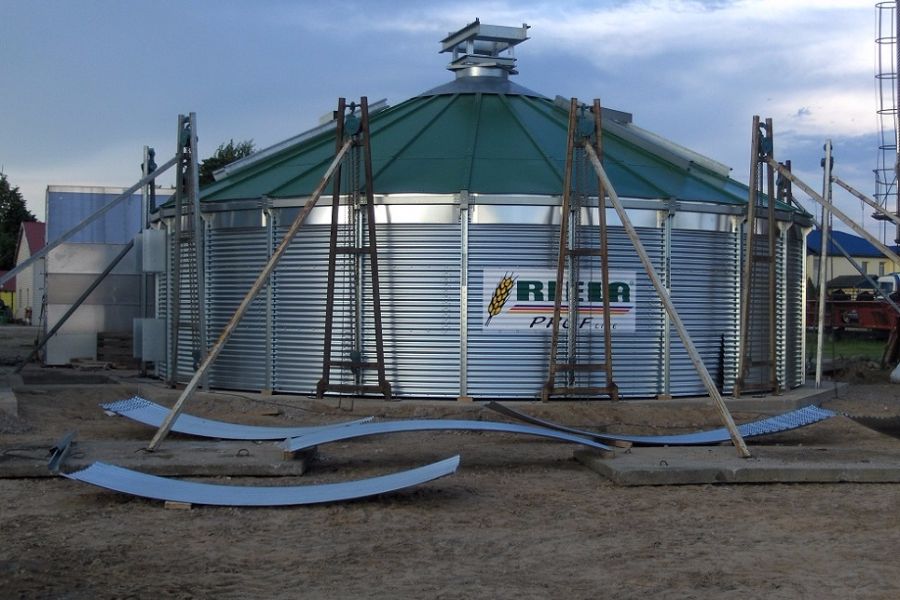

Tornis ar apjomu 1000 tonnu montāžas procesā.

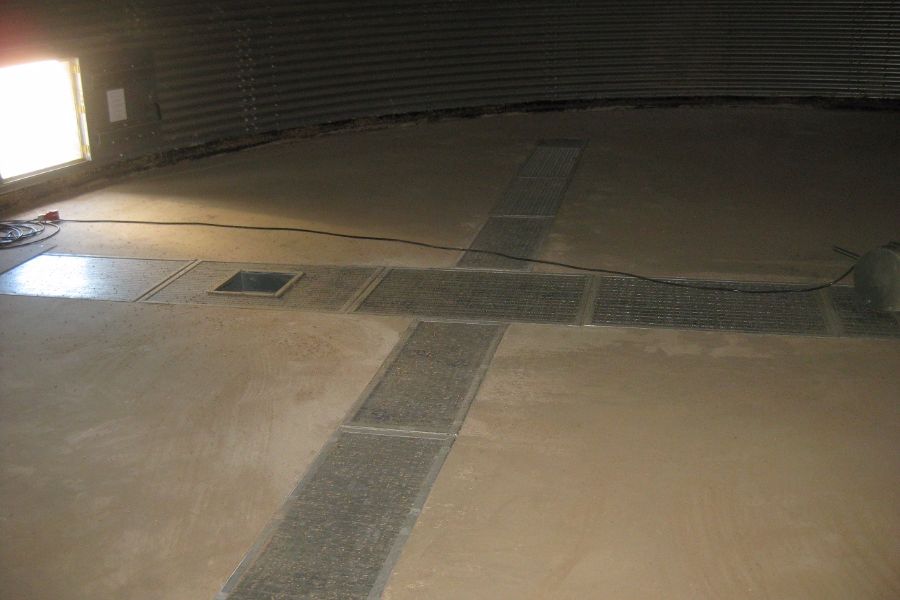

Ventilācijas tuneļi.

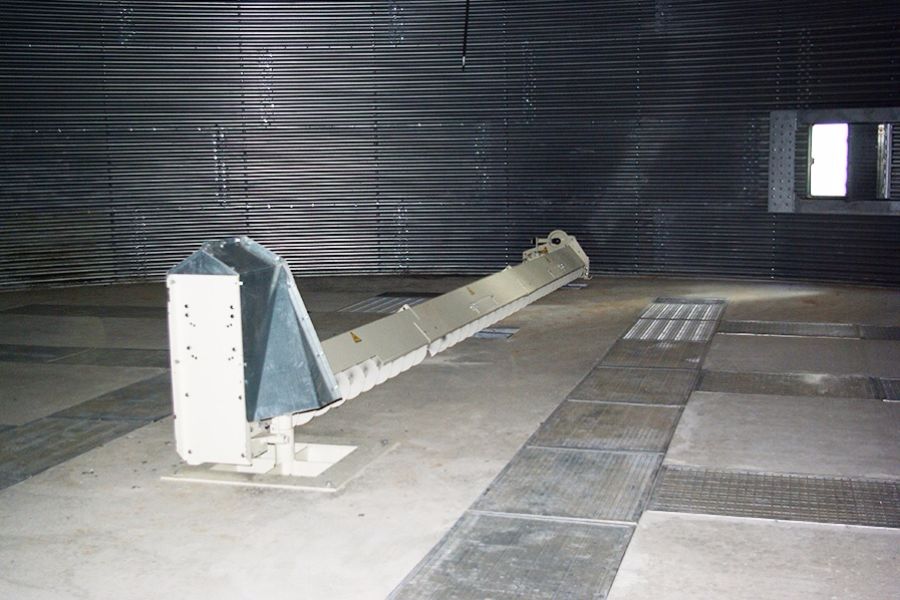

Savācējgliemezis.

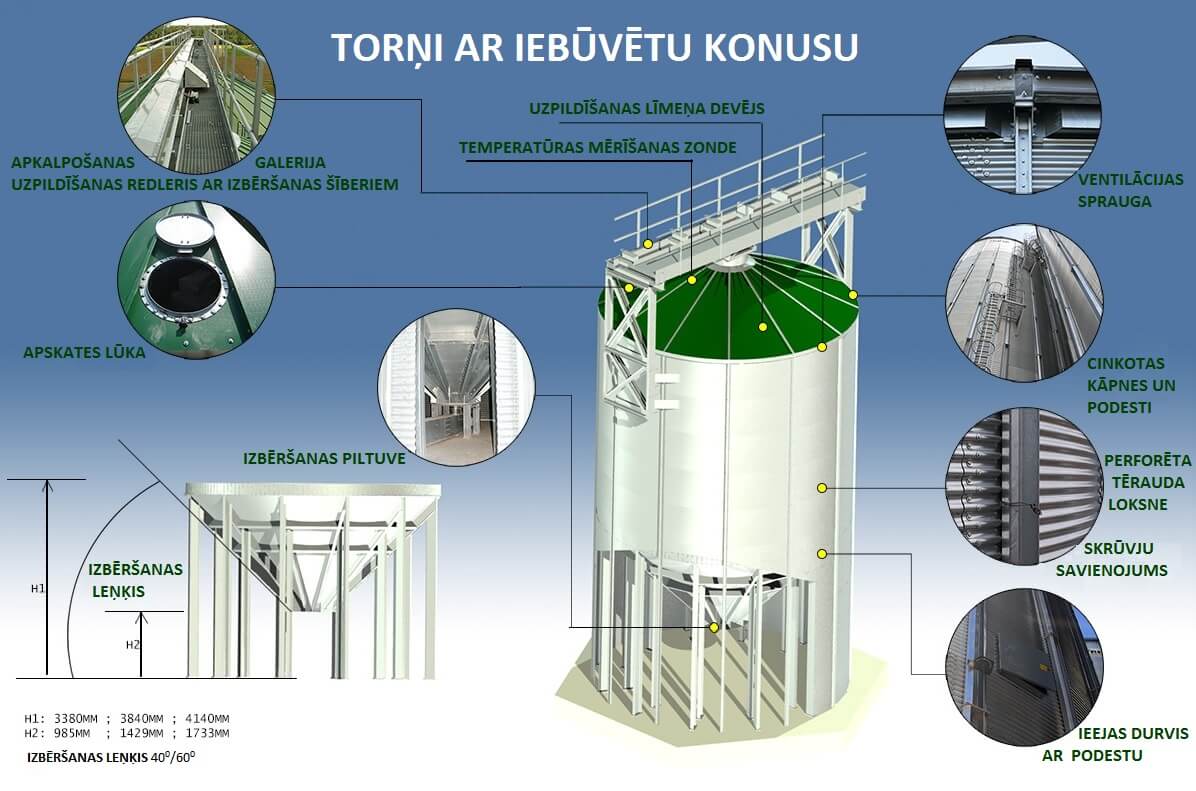

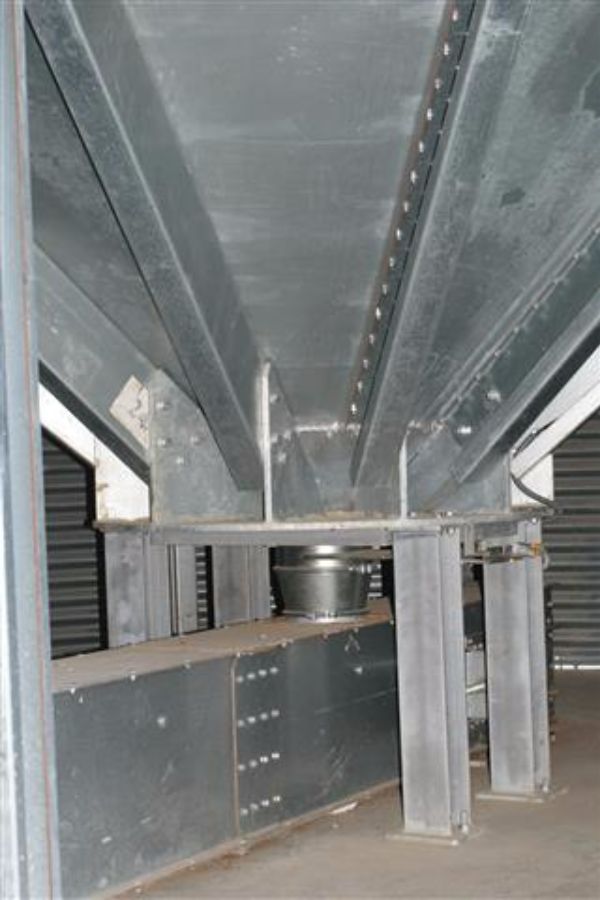

Torņi ar iebūvētu konusu RIELA

  • Atbilst speciālo prasību normatīvam PN-EN 1991-1-4:2008, kas nosaka vēja slodzes izturību trešajai zonai (līdz 1000 metru virs jūras līmeņa). Saskaņā ar aprēķiniem RIELA torņi iztur vēja radīto spiedienu 750 Pa vai vēja ātrumu 31,24 m/sek.
  • Atbilst speciālo prasību normatīvam PN-EN 1991-1-3:2005, kas nosaka sniega slodzes izturību ceturtajai zonai. RIELA torņi iztur sniega slodzi 336 kg/m2 vai 3360 Pa.
  • Torņi izgatavoti no gofrētām metāla loksnēm ar abpusēju cinka pārklājumu 450 gr/m2.
  • Torņa nesošās konstrukcijas izgatavotas no C un U profiliem ar cinka pārklājumu 450–600 gr./m2.
  • Piedāvājumā vairāk nekā 400 plakangrīdas torņu modeļu ar apjomu no 30 līdz 20 000 tonnām.
  • Piedāvājumā plaša gamma transportieru modeļu graudu iekraušanai un izkraušanai.
  • Torņa jumts pārklāts ar speciālu pārklājumu SOLANO ar 20 gadu ražotāja garantiju, kas atbilst antikorozijas standartam III DIN 5.5928.
  • Torņa augšpusē atrodas divas ventilācijas spraugas, kuras nodrošina brīvu gaisa plūsmu, graudus iekraujot vai izkraujot.
  • Torņa jumta nesošās konstrukcijas būvētas kā siles un tiek izmantotas kondensāta novadīšanai.
